Tänu ülitäpsete seadmete integratsioonitaseme pidevale täiustamisele ei ole seadmete alused enam lihtsad kandvad põhjaplaadid. Üha suurem hulk täismasinate tootjaid valib traditsiooniliste lihtplaatide asemele soonega graniidist alused. Erinevate soonstruktuuride, nagu sirged sooned, kaalu vähendavad sooned, paigaldussooned, õhk-ujuksooned ja T-pilud graniidist aluspinnal, töötlemisel saavutatakse paigalduse integreerimine, kaalu vähendamine, õhk-ujukliikumine ja tööriistade positsioneerimine. UNPARALLELED Group teenindab arvukalt kliente pooljuhtide, optilise kontrolli, täppistööpinkide ja metroloogiaseadmete sektorites. Tuginedes kohandatud projektide kogemustele, analüüsib see artikkel soonega graniidist aluste põhilisi eeliseid võrreldes tavaliste lihtplaatide ja soonega metallalustega.
Paljud varase faasi seadmete konstruktsioonid kasutavad soontega malmist aluseid. Kuigi malm hõlbustab töötlemist, on soonega malm pingest tingitud deformatsioonile kalduv. See kannatab pärast pikaajalist hooldust rooste ja laastude kogunemise all ning soontes olevat prahti on raske puhastada. Termiline deformatsioon kandub otse liikumistelgedele ja piirab masina üldist täpsust. Kui kasutatakse soonteta lihtsaid graniitplaate, saab komponente monteerida ainult väliste klambrite ja adapterplaatide kaudu. Virnastatud osad suurendavad kumulatiivseid geomeetrilisi tolerantse, tõstavad kokkupaneku keerukust ja hõivavad rohkem sisemist seadmeruumi. Soonega graniidist alused integreerivad paigaldusliidesed otse kivialusele, lõikavad maha adapteri vahepealsed komponendid ja vähendavad kumulatiivseid vigu koosteallikas.
Integreeritud integratsioon on soonega graniidist aluste peamine eelis. T-pilusid ja paigaldussooneid saab töödelda otse aluspinna pinnale. Koos eelmanustatud roostevabast terasest keermestatud sisetükkidega saab liikumismooduleid, juhtsiine, resti lugemispeasid ja tööriistade kinnitusi paigutada ja kinnitada otse aluse soonte sisse ilma täiendavate metallist tugiplaatideta. Sooned pakuvad positsioneerimis- ja juhtimisfunktsioone, et tagada komponentide paigaldusasendite suurem ühtsus, lihtsustada üldisi monteerimisprotseduure ning lühendada seadmete montaaži- ja kasutuselevõtu tsükleid. UNPARALLELED kontrollib töötluse ajal soonte vahekaugust, soone sirgust ja paralleelsust, tagab geomeetrilised tolerantsid mitme soonekomplekti vahel ja tagab järgnevate komponentide vahetatava koostevõime.
Kaalu vähendav soone disain loob tasakaalu jäikuse ja kerge jõudluse vahel. Suuremõõtmelistel graniidist osadel on suur omakaal. Tahked plaadid suurendavad kanderaamidele avaldatavat koormust ning tõstavad tõste- ja transpordikulusid. Mõistlikult paigutatud sisemised õõnsad kaalu vähendavad sooned eemaldavad kivi pingevabadest tsoonidest, säilitades samal ajal kriitilised kandvad sektsioonid ja vähendades tõhusalt kogukaalu. Sellegipoolest nõrgendab soonte lõikamine kohalikku sektsiooni jäikust; sügavaid või laiu sooni ei tohi teha pimesi. UNPARALLELED viib konstruktsiooni hindamise läbi varases faasis, väldib peamisi pingeid kandvaid piirkondi ja säilitab piisava tahke seina paksuse, et vältida pingete koondumist soonte ümber. See tasakaalustab kaalu vähendamise efekti ja aluse painde jäikust, et täita kiirete liikumisseadmete kaalunõudeid.
Õhk-ujuksooned ja alarõhuvaakuumsooned on täppisseadmete rakenduste erilised esiletõstmised. Graniitalustel õhkujuvate õõnsuste, mikroavade soonte ja vaakum-adsorptsioonisoonte töötlemisel toimib substraat otse õhkujuva laagri kandjana ja kõrvaldab täiendavad terasest juhtrööpa aluspinnad. Graniidil on ühtlane ja tihe tekstuur, kõrge õõnsuste töötlemise täpsus, ühtlane õhuväljund ja väike kinnikiilumisoht. Seda kasutatakse laialdaselt nanomeetriklassi lineaarmootoriga platvormidel ja vahvlite kontrolljaamades. Võrreldes metallist õhkujuvate alustega, on graniit roostekindel ega tekita metalliosakeste saastumist, mistõttu sobib see paremini pooljuhtide puhaste ruumide keskkonda.
Vibratsiooni summutamise ja termilise stabiilsuse eelised on hästi säilinud. Isegi erinevate soonte töötlemisel jääb aluspinnaks madala paisumisega must graniit soojuspaisumisteguriga 3e-6/kraadi või sellega võrdne. Selle üldine deformatsioon töökoja temperatuurikõikumiste mõjul on palju väiksem kui malmi ja alumiiniumisulami puhul. Soonestruktuurid optimeerivad veelgi summutusomadusi, hajutavad lineaarmootorite kiirest käivitamisest-seiskamisest põhjustatud vibratsiooni kiiremini ja vähendavad vibratsiooni ülekandumist kontrolltsoonide suunas. Soonega metallaluste puhul alandab soonimine jäikust, võimendab vibratsiooni ja vallandab kergesti resonantsi.

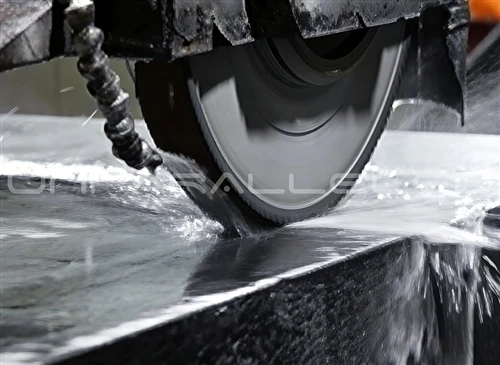

Loomulikult on graniidil soonte tegemisel palju kõrgemad tehnilised läved kui metallil. Graniit on kõva, kuid rabe. Valed soonte tegemise protsessid põhjustavad kergesti soonte servade lõhenemist ja nähtamatuid pinnaaluseid mikropragusid soone seinte ümber, mis toob kaasa varjatud pragunemisohu hilisemaks hoolduseks. UNPARALLELED kasutab samm-sammult freesimist, et kontrollida lõikekoha eemaldamist, ja rakendab kõikidele sooneavadele kaitsvat faasimist. Kõik soone- ja õõnsuste kaevamise toimingud lõpetatakse enne peenslapsimist. Tugeva tükieemalduslõikuse tekitatud pinget saab vananemise tõttu täielikult vabastada, vältides viimistlemisjärgsest soontest põhjustatud võrdlustasasuse kahjustamist. Spetsiaalsete konstruktsioonide (nt T-pilud) puhul hinnatakse soone-õla paksust ja vajaduse korral rakendatakse lokaalset paksenemist, et kanda kinnituste kontsentreeritud kinnituskoormust.
Valmistoote kontroll erineb ka tavaliste tavaliste plaatide kontrollist. Lisaks tasapinnalisusele kontrollib UNPARALLELED ükshaaval soone sirgust, soonte vahekaugust, paralleelsust ja soone põhja tasasust. Täismõõtmeline kontrollimine viiakse lõpule jälgitavate kontrollseadmetega konstantse temperatuuriga metroloogia keskkondades. Saadaval on CNAS-i jälgitavad kalibreerimissertifikaadid. Kogu toodang vastab rangelt ISO kolmesüsteemi standarditele ja CE-eeskirjadele.
Kujundusmärkused kehtivad soontega graniidist aluste kohta; malmist soonte jooniseid ei saa otse kopeerida. UNPARALLELED viib läbi jooniste ülevaatuse projekti varases staadiumis ja annab optimeerimissoovitusi soone sügavuse, soone laiuse, soone-õla paksuse ja äärise üleminekute kohta, et vältida hapra materjali omadustest tulenevaid projekteerimisriske.
Kokkuvõtteks võib öelda, et soontega graniidist alused integreerivad tugikandevõime, koostu positsioneerimise, kaalu vähendamise, õhkujumise ja alarõhu funktsioonid. Need vähendavad adapteri vahepealseid osi, säilitades samal ajal termilise stabiilsuse ja vibratsiooni summutamise. Neid on laialdaselt kasutatud AOI optilise kontrolli, pooljuhtide kontrolliseadmete, CMM-komponentide, täppis-NC-tööriistade ja lineaarmootori liikumisplatvormide puhul. UNPARALLELED Group tarnib jätkuvalt terviklikke kohandatud lahenduspakette erinevate soontega graniidist alustele ülemaailmsetele metroloogiainstituutidele, ülikoolidele ja tippseadmete tootjatele.
